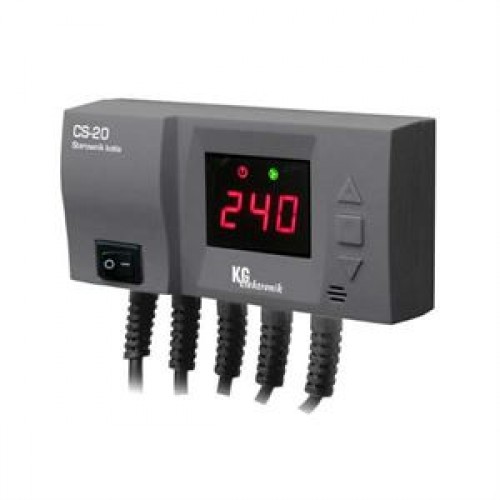

Автоматика для ТТ котлів KG Elektronik CS-20

Якісна та проста по налаштуванню польська автоматика для котлів KG ELEKTRONIK CS 20, яка забезпечує автоматичну роботу опалювальних пристроїв в системі опалення. За заданим налаштуванням контролює процес роботи нагнітальної турбіни з метою подачі оптимальної кількості кисню в топку під час розпалу палива, а також в подальшому для підтримки заданої температури в опалювальній системі. Автоматика для тт котлів KG ELEKTRONIK CS 20 управляє циркуляційним насосом центрального опалення шляхом його включення по заданій температурі, а також має функції "АНТИ СТОП" і "АНТИ МОРОЗ". Контролер котла CS 20 має 5 режимів роботи на вибір користувача в залежності від застосовуваного виду палива і типу котла.

Після установки і підключення автоматики KG Elektronik CS 20 до твердопаливного котла, користувачеві необхідно задати температуру, яка буде підтримуватися в процесі роботи опалювального котла, а також вибрати режим роботи в меню (F).

Функціональне позначення режимів роботи в залежності від виду застосовуваного палива:

• F1 - дерево і вугілля (плавна потужність обдування);
• F2 - дерево (потужність обдування 20% + продувки);
• F3 - вугілля (потужність обдування 50% + продувки);
• F4 - вугілля дрібної фракції (потужність обдування 100% + продувки);
• F5 - установка індивідуальних параметрів.

При роботі регулятора температури в режимах від F1 до F4, потужність вентилятора, інтервал і тривалість продування, температура включення насоса центрального опалення, а також температура згасання котла налаштовується автоматично з використанням алгоритму Control Smart. У режимі роботи F1 потужність турбіни плавно зменшується при наближенні до заданої користувачем температури теплоносія в котлі. Залежно від встановленої температури теплоносія в котлі, включення насоса центрального опалення відбувається в діапазоні від 30 до 40 °С. Режим F5 дозволяє користувачеві встановлювати значення всіх параметрів по індивідуальним потребам.

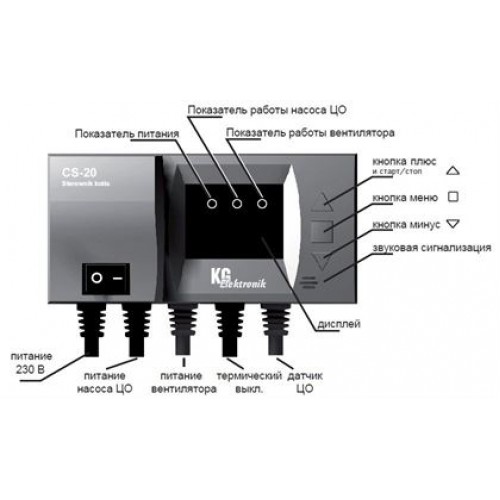

Крім режимів роботи, автоматика для котлів KG Elektronik CS 20 дозволяє користувачеві вибрати тип встановленого вентилятора. Вхід в сервісні опції здійснюється шляхом виключення і повторного включення живлення при одночасному утриманні в натиснутому стані кнопок "-" і "+". З'явиться параметр d, який позначає тип вентилятора.

• 1 - нагнітальний вентилятор равлик WPA 120;
• 2 - нагнітальний вентилятор равлик DP-01, DP-02;
• 3 - нагнітальний вентилятор равлик RV-14;
• 4 - нагнітальний вентилятор равлик DP-120.
