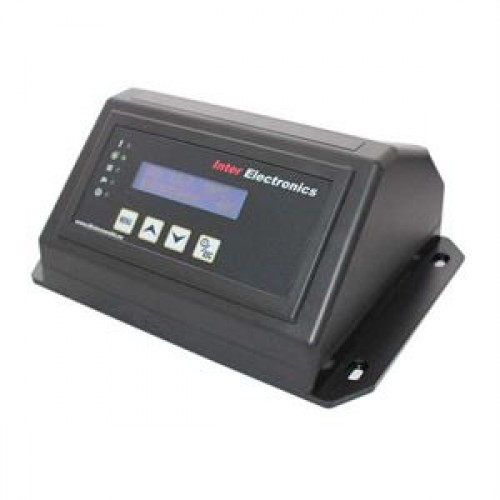

Контролер для пелетних котлів IE-70v1

Багатофункціональний контролер для пелетних котлів IE-70v1 управляє механізмом подачі, нагнітальним вентилятором, а також опалювальними насосом центральної системи опалення. Регулятор температури твердопаливних котлів IE-70v1 оснащений захисними функція, які запобігають виходу з ладу опалювальних пристроїв в системі опалення, загорання палива в механізмі подачі, а також закипання води в опалювальному котлі.

Функціонально контролер для твердопаливного котла IE-70v1 має дві вбудовані системи обмеження максимальної температури в опалювальному котлі. Також, контролер має функції "АНТИ СТОП" і "АНТИ МОРОЗ" для захисту циркуляційного насоса від простою в не опалювальний період і захисту системи опалення від замерзання.

Перший захист спрацьовує за температури понад 85 °С, блок управління котлом відключає нагнітальний вентилятор та механізм подачі палива. В даному випадку циркуляційний насос працює до тих пір, поки температура не знизиться до стабільної. Додатково включається звукова сигналізація про перевищення температури. Після зниження температури контролер переходить в нормальний режим роботи.

Другий захистом системи опалення є наявність додаткового термічного датчика, який виконує функцію відключення вентилятора при температурі 90 °С. Ця система забезпечує захист опалювального котла від закипання, в разі пошкодження основного датчика вимірювання температури або самого контролера.

Крім того, автоматика для котлів на твердому паливі IE-70v1 має і датчик механізму подачі палива, який вимірює температуру в трубі шнека і виконує захисну функцію від загорання палива при температурі вище 50 °С. При аварійній температурі, контролер включить вентилятор і механізм подачі палива на певний проміжок часу з метою витіснення жару з шнека.

В якості додаткових опцій, до командного контролера для твердопаливного котла можна підключити кімнатний термостат, а також один з нижче перерахованих датчиків з метою додаткового захисту.

1 - датчик позиціонування поршня;

2 - датчик зриву шплінта черв'ячного шнека і блокування шнека;

3 - датчик відкривання кришки резервуара для палива.

Після підключення одного з вищевказаних датчиків, користувач може індивідуально налаштувати параметри в меню контролера.
