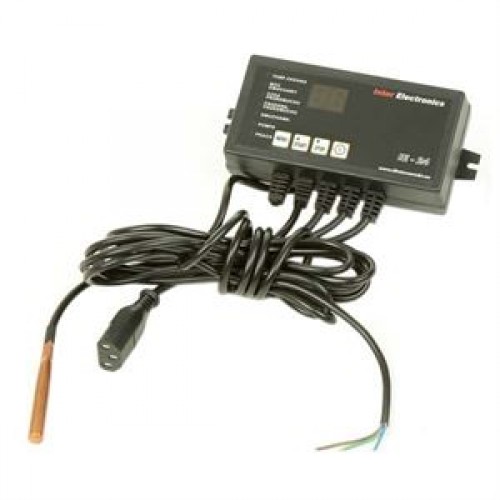

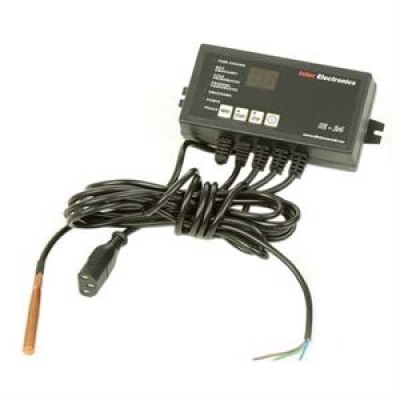

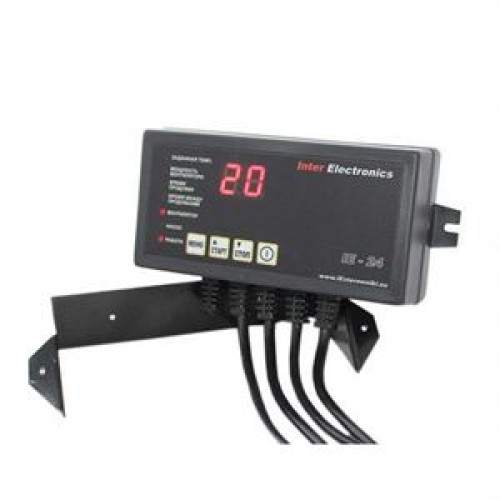

Автоматика для твердопаливного котла Inter Electronics IE-23

Польська автоматика для котлів опалення на твердому паливі бренду Inter Electronics, модель IE 23 управляє нагнітальним вентилятором і насосом циркуляції води. Основним завданням блоку управління є підтримка заданої температури в котлі опалення за допомогою вентилятора. Контролер для твердопаливного котла IE 23 має можливість підключення кімнатного термостата, за допомогою якого можна підтримувати постійну температуру в приміщенні. Активація кімнатного термостата здійснюється в сервісному меню контролера. Функціонально кімнатний регулятор температури має більш високий пріоритет, ніж сам блок управління. Він здійснює повний контроль над процесом горіння палива в опалювальному котлі, періодично включаючи нагнітальний вентилятор, поки не буде досягнута задана температура на кімнатному термостаті. Після досягнення заданої температури, командний контролер виконує лише функції продувки для видалення газів і запобігання згасання котла. Кімнатний регулятор підключається за допомогою двожильного кабелю до з'єднувачі, який знаходиться всередині корпусу з позначенням Z1. До блоку управління котлом IE 23 можна підключити тільки кімнатний термостат, який працює за принципом замикання і розмикання контуру. Автоматика для твердопаливного котла IE 23 легко налаштовується і має написи російською мовою. Контролер має функції "АНТИ СТОП" і "АНТИ МОРОЗ" для захисту циркуляційного насоса від простою в не опалювальний період і захисту системи опалення від замерзання.

Мікропроцесорний командний контролер IE 23 оснащений рядом захистів, які сигналізують на дисплеї і звуком. Поява значення С1 сигналізує перевищення температури в котлі вище допустимої (за замовчуванням 85 °С). Значення С2 означає пошкодження вимірювального датчика температури. Командний контролер оснащений і додатковим біметалічним датчиком, який розташований всередині капсули основного датчика температури. Він виконує додаткову функцію захисту котла від перегріву, в разі виходу з ладу основного датчика.

Крім того, автоматика для котла Inter Electronics IE 23 має додаткове сервісне меню, іменоване D1, в якому користувач може встановити індивідуальні параметри:

Установка гістерезису в котлі

Гістерезис котла - різниця між встановленою температурою і температурою повернення до циклу роботи. Наприклад, якщо задана температура в котлі 50 °С при встановленому гістерезис в 2 °С, перехід котла керують в режим підтримки відбувається після досягнення температури не нижче 50 °С, а перехід в цикл роботи відбувається після досягнення температури нижче 48 °С. Гістерезис можна встановити в діапазоні від 1 до 5 °С.

Діапазон точного регулювання зменшення обертів вентилятора

Користувач може встановити при якій температурі до заданої, вентилятор почне плавно зменшувати обороти. Діапазон установки значень від 1 до 8 °С.

Час згасання котла

Користувач може встановити час в діапазоні від 10 до 99 хвилин - проміжок, коли температура в котлі повинна досягти встановленої. Якщо температура в котлі не досягне в цей проміжок часу, контролер відключить вентилятор.

Температура стану тривоги

Користувач може встановити температуру, при якій автоматика котла вимкне нагнітальний вентилятор, включить звукову тривогу і циркуляційний насос для охолодження системи опалення. Діапазон від 60 до 90 °С.

Регулювання мінімальної потужності оборотів вентилятора

Установка мінімальної потужності оборотів нагнетательной турбіни в діапазоні від 1 до 70%.

Температура включення насоса центрального опалення

Діапазон регулювання від 20 до 70 °С, вимикання відбудеться при 3 °С нижче температури включення.

Кімнатний термостат

Активація та деактивація кімнатного термостата, Р1 - активний, Р0 - неактивний.

Основні переваги і характеристики контролера Inter Electronics IE 23:

• Якісна і надійна європейська збірка;
• Простота настройки і широкий функціонал, що забезпечує максимальний ККД;
• Управління нагнетательной турбіною з функцією плавного зменшення оборотів;
• Управління циркуляційним насосом опалення;
• Функція захисту насоса опалення "АНТИ СТОП";
• Функція захисту системи опалення від замерзання "АНТИ МОРОЗ";
• Можливість підключення кімнатного терморегулятора;
• Гарантія та сервіс від виробника.

Ви можете купити автоматику для твердопаливного котла Inter Electronics IE 23 по роздрібній і оптовій ціні з доставкою по Україні, оформивши заявку в нашому інтернет магазині.
