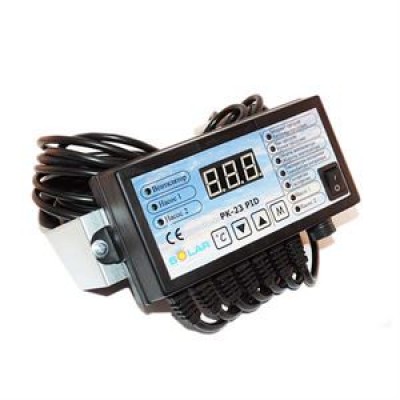

Блок управління котлом Nowosolar PK-23 PID

Мікропроцесорний регулятор температури для твердопаливних котлів з ручною подачею палива Nowosolar PK-23 PID призначений для управління системою опалення з двома циркуляційними насосами опалення. Основною функцією котла є підтримка стабільного і оптимального процесу горіння палива. Контролер твердопаливного котла керує нагнітальною турбіною, яка забезпечує періодичну подачу повітря в камеру згорання, а також управляє насосом центрального опалення і насосом контуру гарячого водопостачання. Автоматика для твердопаливного котла PK-23 PID має просте і зрозуміле меню, в якому користувач може встановити значення температури, потужність вентилятора, інтервал і час продувки, гістерезис, а також температуру включення опалювальних насосів. Перевагою контролера для котла є вбудований інтелектуальний алгоритм роботи PID.

Принцип роботи алгоритму PID полягає в автоматичному підборі оптимальної продуктивності роботи нагнітальної турбіни, виходячи з показників датчиків температури. Завдяки цьому досягається найбільш ефективна робота котла з мінімізацією втрат тепла і витрат палива.

Контролер оснащений захистом від закипання води в котлі - при температурі понад 85 °C відключається вентилятор і вмикається циркуляційний насос для охолодження системи. При цьому включається звукова сигналізація про перевищення температури.

Основні технічні характеристики автоматики для твердопаливного котла Nowosolar PK 23 PID:

• Робоче живлення: 230В / 50Гц;
• Потужність: 3 Вт;
• Максимальне навантаження на вихід вентилятора: 1А;
• Максимальне навантаження на вихід насоса Ц.О: 1А;
• Максимальне навантаження на вихід насоса Г.В.П: 1А;
• Діапазон вимірювань температури: від 0 до 99 °C;
• Діапазон регулювання температури: від 35 до 95 °C;
• Діапазон температури включення: від 30 до 95 °C;
• Регульований гістерезис: від 2 до 9 °C;
• Діапазон регулювання потужності вентилятора: від 1 до 8;
• Ступінь захисту: IP 20.
