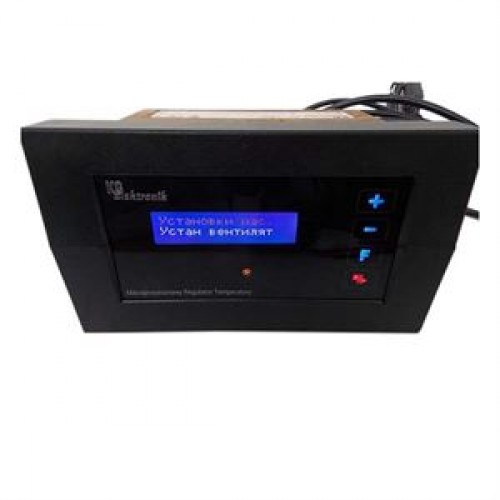

Контроллер KG ELEKTRONIK CS-22S

Инновационный регулятор температуры для твердотопливных котлов отопления KG ELEKTRONIK CS-22S выполняет функцию поддержания стабильной температуры в отопительной системе. Командный контроллер контролирует работу вентилятора и двух циркуляционных насосов (ЦО, ГВС). Автоматика для котла CS-22S комплектуется выходами для подключения комнатного регулятора температуры или специальной панели для дистанционного управления параметрами котла. Дополнительный модуль позволяет управлять котельным оборудованием непосредственно из помещения (задавать температуру и параметры).

Интеллектуальное программное обеспечение с функцией Control Smart позволяет качественным образом оптимизировать процесс горения любого вида топлива (уголь, торф, брикеты, древесина, опилки) для получения высоких показателей коэффициента полезного действия котельной установки.

Сервисное меню контроллера

Автоматика для котла KG ELEKTRONIK CS-22S имеет широкий функционал для настройки параметров работы отопительного оборудования по индивидуальным потребностям, а также два режима управления вентилятором и возможность выбора модели установленного вентилятора.

Режимы работы турбины наддува

• CS - плавная регулировка мощности оборотов при возрастании температуры в котле;
• STD - ручная регулировка мощности оборотов.

Выбор модели вентилятора

• d1 - WPA-01, WPA-03, WPA-120;
• d2 - DP-01, DP-02, RMS120;
• d3 - RV14, NWS75;
• d4 - DP-120, DP-140, DP-160.

Все другие типы вентиляторов необходимо настроить так, чтобы он не работал постоянно на минимальных оборотах, поскольку это может привести к его поломке.

 Инструкция пользователя автоматика для котла KG ELEKTRONIK CS-22S

Функциональные возможности

• Контроль работы насоса ЦО, ГВС;
• Контроль работы вентилятора;
• Встроенная функция Control Smart;
• Несколько режимов управления турбиной наддува;
• Функция защиты от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
• Функция защиты насоса ("АНТИ СТОП");
• Функция "Зима" и "Лето";
• Режим приоритета работы бойлера ГВС;
• Режим ручного управления;
• Функция корректировки температуры;
• Опция периодической продувки;
• Возможность подключения выносного термостата;
• Защита котельного оборудования от перегрева;
• Автоматическое сохранение настроек при перебоях электропитания;
• Звуковая сигнализация аварийных ситуаций;
• Простое и многофункциональное меню с настройками.
