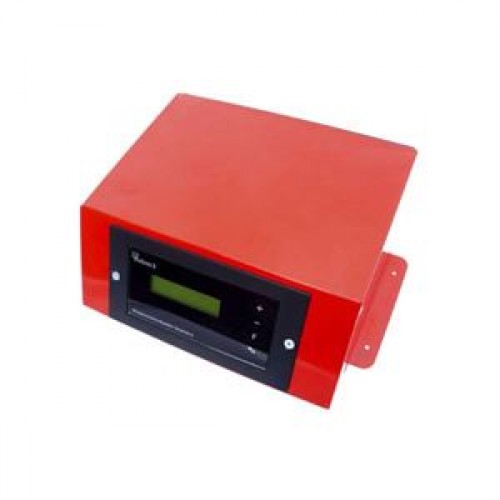

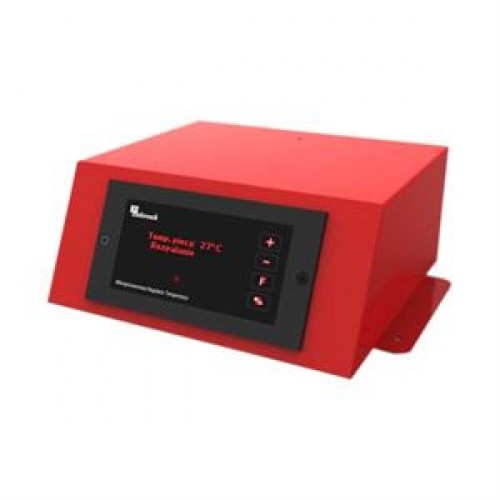

Контроллер KG ELEKTRONIK CS-25

Микропроцессорный регулятор температуры для пеллетного котла отопления KG ELEKTRONIK CS-25 управляет работой 3-х циркуляционных насосов (ЦО, ГВС и теплого пола), вентилятором наддува, сервоприводом 3D/4D и механизмом подачи топлива (ретортная или шуфлядная горелка). Автоматика для пеллетного котла KG ELEKTRONIK CS-25 регулирует приток подачи воздуха в камеру сгорания, обеспечивая поддержания стабильной температуры в отопительной системе. Регулятор температуры CS-25 комплектуется выходами для подключения комнатного термостата или комнатной панели KG ELEKTRONIK серии CS или SP. Это позволяет осуществлять управление отопительным котлом на удаленном расстоянии, например, непосредственно из отапливаемого помещения. Более того, контроллер можно подключить к газовому котлу для управления системой отопления через комнатный термостат. В данном случае газовый котел будет реагировать на комнатный термостат, если погаснет твердотопливный котел отопления.

Интеллектуальный алгоритм работы позволяет качественным образом оптимизировать процесс горения любого вида применяемого топлива, что обеспечивает наилучшую производительность системы отопления при минимальных расходах топлива.

Сервисное меню контроллера

Автоматика для котла KG ELEKTRONIK CS-25 имеет множество опций, позволяя настроить работу отопительного оборудования по индивидуальным потребностям. Кроме того, в сервисном меню контроллера есть возможность выбора модели вентилятора и режим его управления.

Режимы работы турбины наддува

• CS - плавная регулировка мощности оборотов при возрастании температуры в котле;
• STD - ручная регулировка мощности оборотов.

Выбор модели вентилятора

• d1 - WPA-01, WPA-03, WPA-06, WPA-120;
• d2 - DP-01, DP-02, RMS120;
• d3 - RV14, RV18, NWS75;
• d4 - DP-120, DP-140, DP-160.

Все другие типы вентиляторов необходимо настроить так, чтобы он не работал постоянно на минимальных оборотах, поскольку это может привести к его поломке.

​ Инструкция пользователя автоматика для котла CS-25

Функциональные возможности

• Контроль работы насоса ЦО, ГВС, теплого пола;
• Контроль работы вентилятора;
• Контроль работы механизма подачи (ретортная или шуфлядная горелка);
• Несколько режимов управления турбиной наддува;
• Функция защиты от замерзания ("АНТИ ЗАМЕРЗАНИЕ");
• Функция защиты насоса ("АНТИ СТОП");
• Функция "Зима" и "Лето";
• Режим приоритета работы бойлера ГВС;
• Режим ручного управления;
• Функция корректировки температуры;
• Опция периодической продувки;
• Возможность дистанционного управления котлом;
• Возможность подключения к газовому котлу через термостат;
• Защита котельного оборудования от перегрева;
• Автоматическое сохранение настроек при перебоях электропитания;
• Звуковая сигнализация аварийных ситуаций;
• Простое и многофункциональное меню с настройками.
